一、 概述
遠傳智能平衡閥廣泛應用于空調、供熱及生活熱水系統，起到調節各支路流量平衡作用。適用于解決系統及各之路實際流量與設計流量不一致，所造成的水力失衡問題。遠傳智能平衡閥采用鋼制焊接工藝，與管路同材質，可靠性高。集壓力、溫度采集、遠程及就地控制；可通過對閥門側水溫采集分析，按照設定溫度自動調控閥門開度，平衡流量、溫度，消掉水力失衡所造成的熱量浪費。還可以通過自身安裝測壓裝置和計算程序，實時監測流量數據并可遠程實施調節，實現智能無人值守，不用人工手動調試，簡化了調控過程，降低了運營成本。主要特點：• 閥門整體為20#鋼材質，采用進口機器人日本OTC脈沖焊機進行焊接，確保無外部泄漏現象；• 閥座密封由碳強化特氟龍 PTFE及補償彈簧組成，雙向密封零泄漏，對壓力、溫度變化適應能力強，補償彈簧具有開關自如防抱死功能；• 閥芯調節采用 304不銹鋼閥球設計，閥球表面氣化滲碳硬化處理，強度高、耐腐蝕性更強。•閥球采用 Ｗ型調節口設計，流量調節成等百分比下拋物線型，可滿足精細化調節；• 閥體上配備測溫及預留測壓裝置，可具備實時讀取溫度、及壓力、流量等數據，保障系統系統節能運行；• 電動執行器，結構緊湊、外觀精美、性能、品質優良。執行器傳動部分可靠，電子元件選材均為知名品牌；• 執行器具備電動 / 手動切換功能，可在斷電情況下具備手動調節功能；• 就地控功能，通過手機APP對閥門藍牙連接，可直接讀取壓力、溫度、開度等數據，通過權限可在線實時調控；• 執行器具有RS485及M BUS 雙總線接口，通過通訊采集裝置連接到上位機后，上位機可隨時訪問及調控閥門溫度、流量、壓力等數據；
二、外觀圖片
三、性能參數
1.運行參數
口徑 | DN32-DN150 | ||
耐壓等級 | PN16-PN25 | ||
流量特性 | 等百分比 | ||
閥門可調性 | ≥300 | ||
泄漏率 | 正常使用工況下零泄漏 | ||
連接方式 | 焊接式/法蘭式（GB/T9119） | ||
額定扭率 | DN32-DN65 | DN80-DN100 | DN125-DN150 |
50N.M | 100N.M | 200N.M | |
工作電壓 | DC24V | ||
功耗 | 靜態功耗≤6W 動態功耗≤90W | ||
運行速度 | （10-30）s/90° | ||
通訊接口 | RS485、M BUS | ||
通訊協議 | Modbus、CJ/T188標準 | ||
溫度傳感器 | PT1000鉑電阻 | ||
測溫范圍 | （0-95）℃ | ||
精度 | ≤0.5K | ||
防護等級 | 1P67 | ||
2.零件材料
閥體 | 優良碳素結構鋼 |
閥球 | 304不銹鋼 |
閥桿 | 2Cr13不銹鋼 |
閥座 | 碳強化四氟PTFE |
執行器 | 壓鑄鋁合金 |
3.環境參數
執行器防護等級 | IP67 |
工作溫度范圍 | （2~95）℃ |
運行 | |
環境溫度 | （-5~+60）℃ |
環境濕度 | ≤百分之九十五RH |
運輸 | |
環境溫度 | （-25~+60）℃ |
環境濕度 | ≤百分之九十五RH |
儲存 | |
環境溫度 | （-5~+60）℃ |
環境濕度 | ≤百分之九十五RH |
四、規格型號
口徑 | 執行器型號 | 閥體型號 | 與管道連接方式 | 承壓等級 | 閥門Kvs值[m3/h] | 驅動器扭矩[N.M] |
DN32 | 05型 | QT941F-32-16C | 法蘭連接 | PN16 | 13.8 | 50 |
DN40 | 05型 | QT941F-40-16C | 法蘭連接 | PN16 | 21 | 50 |
DN50 | 05型 | QT941F-50-16C | 法蘭連接 | PN16 | 39 | 50 |
DN65 | 05型 | QT941F-65-16C | 法蘭連接 | PN16 | 48 | 50 |
DN80 | 10型 | QT941F-80-16C | 法蘭連接 | PN16 | 81 | 100 |
DN100 | 10型 | QT941F-100-16C | 法蘭連接 | PN16 | 124 | 100 |
DN125 | 20型 | QT941F-125-16C | 法蘭連接 | PN16 | 206 | 200 |
DN150 | 20型 | QT941F-150-16C | 法蘭連接 | PN16 | 355 | 200 |
五、尺寸
尺寸 規格 | L | L1 | L2 | RD | N-Ød | H1 | H2 | H3 | ØD1 | ØD2 | ØD3 |
DN32 | 178 | 178 | 150 | 100 | 4-Ø18 | 62 | 60 | 160 | 100 | 57 | 42 |
DN40 | 190 | 178 | 150 | 110 | 4-Ø18 | 66 | 70 | 160 | 110 | 76 | 48 |
DN50 | 216 | 178 | 150 | 125 | 4-Ø18 | 75 | 75 | 160 | 125 | 89 | 57 |
DN65 | 220 | 178 | 150 | 145 | 4-Ø18 | 85 | 100 | 160 | 145 | 114 | 76 |
DN80 | 283 | 208 | 160 | 160 | 8-Ø18 | 90 | 110 | 185 | 160 | 140 | 89 |
DN100 | 305 | 208 | 160 | 180 | 8-Ø18 | 105 | 125 | 185 | 180 | 159 | 108 |
DN125 | 356 | 258 | 190 | 210 | 8-Ø18 | 116 | 120 | 210 | 210 | 180 | 133 |
DN150 | 394 | 258 | 190 | 240 | 8-Ø22 | 140 | 150 | 210 | 240 | 219 | 159 |
六、相對開度流量曲線圖

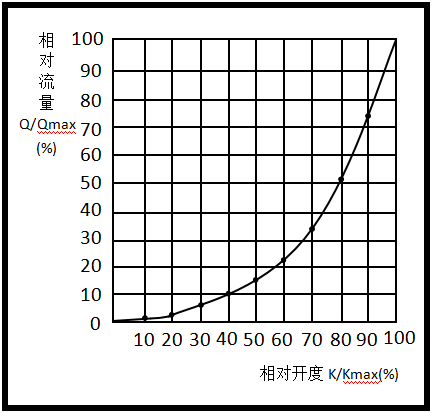

•每一種規格的遠傳智能平衡閥經試驗測量，都呈現了如下圖所示的等百分比流量曲線特性（開度流量曲線關系），具備了良好的流量調節特性，在平衡閥調試時可準確的調節流量。
七、遠傳智能平衡閥優勢
1、解決管網水平失調問題；
2、為用戶提供準確供熱所需數據,讓調試工作簡單輕松；
3、可實現回水目標溫度控制、供回水目標溫差控制、閥門目標開度控制、閥門目標流量控制、分區指標控制；
4、無需其它設備,可滿足熱力企業對二級管網準確供熱所有需求；
5、供暖初期基本無調試過程,避免傳統手工大量反復調試工作；
6、可適用于二級網定流量和變流量供暖系統；
7、非供暖期定期自動維護，避免卡死，防止堵塞；
8、實現意義上的按需供熱,為準確供熱打下堅實基礎。 八、遠程調控系統
1、系統構成：多臺遠傳智能平衡閥、供熱云服務器、智慧供熱系統、固定監控設備（PC操作界面）、授權的手持監控設備（手機APP等）。
2、系統基本運行模式：一個供熱區域內多臺遠傳智能平衡閥通過無線物聯網通訊，將每臺遠傳智能平衡閥所采集到的壓力、壓差、供回水溫度、溫差、流量以及閥門開度等重要信息實時上傳到供熱云端服務器。云端服務器中的智慧供熱系統對信息進行多維度的分析處理，按照預設的供暖指標，自動對遠傳智能平衡閥控制邏輯進行切換，工作指標進行下達，控制各臺遠傳智能平衡閥的聯調聯動，從而達到本區域內或管網內水力的平衡，進而實現熱力平衡。在實現節能提效的同時，云端服務器還會對所有采集及監控信息進行存儲，便于后期的進一步優化積累
